構建網絡平臺是樓宇自動化系統建設的主要任務之一，網絡平臺的搭建直接關系著整個樓宇自動化項目的成敗，不容忽視。今天山東三水智能化工程有限公司就網絡平臺的搭建為大家詳細介紹一下。

1.網絡架構

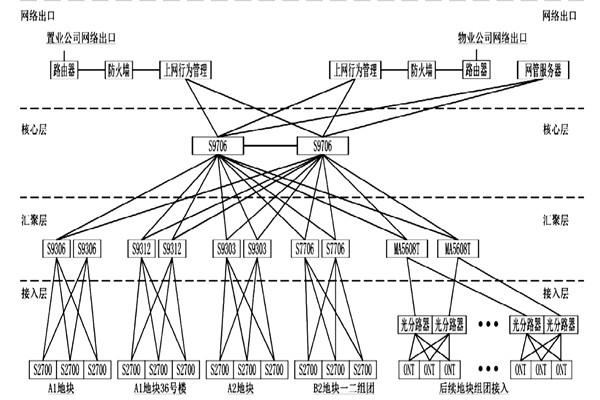

如圖所示樓宇自動化系統的網絡平臺采用三層架構，即核心層、匯聚層和接入層。核心層、匯聚層采用設備冗余設計，網絡平臺采用鏈路冗余設計，提高網絡平臺可靠性。網絡出口根據建設單位和物業公司的業務需求，分別采用2臺路由器。網絡安全業務需求，分別采用2臺防火墻。

2.IP地址規劃

根據各樓宇自動化系統、建設單位及物業管理公司的辦公需求，IP地址采用私有地址，按地塊及辦公需求進行規劃。

（1）按地塊規劃

A1地塊區域網段:172.20.0.0/16；VLAN3 匯聚交換機互聯地址:10.1.1.6/30；VLAN10 管理地址:172.20.10.0/24。其余地塊規劃與此類似。

（2）按業務規劃網段

建設單位:VLAN:100～119；物業公司:VLAN:120～139；樓宇自動化系統:VLAN:200～253，其中再分為若干子系統，例如網絡系統VLAN:200，服務器群VLAN:201，視頻監控系統VLAN:203～208，停車場管理系統VLAN:209，可視對講系統VLAN:210～229等等。

本文通過網絡結構和IP地址規劃兩部分為大家介紹了樓宇自動化系統網絡平臺的搭建，大家可以圖文結合了解一下搭建網絡平臺的整個過程。
