根據實際業務需求，智能樓宇的本次設計將系統分為三套網絡，分別為樓宇內網、樓宇外網和智能化專網。

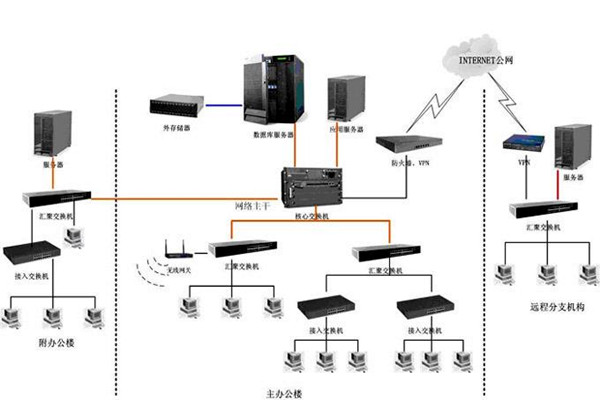

智能樓宇內網：供給樓宇內部辦公使用。因為點數較多，采用“核心-匯聚-接入”的三級網絡架構。采用萬兆主干，用戶千兆到桌面。在各棟樓均設置管理間配置千兆接入層交換機。在樓宇的一層、樓宇的部分樓層弱電井、辦公樓的一層設置匯聚間采用匯聚交換機。在樓宇的網絡機房設置核心交換機整個網絡采用雙核心、雙鏈路模式。重點確保整個樓宇內網運行的可靠性、安全性。

智能樓宇外網：供給樓宇聯通互聯網使用。采用“核心-匯聚-接入”的三級網絡架構。考慮到網絡技術的發展，及互聯網+應用的普及，樓宇智能化系統采用萬兆主干，用戶千兆到桌面。采用單核心、單鏈路模式。滿足樓宇對互聯網使用需求，并且具有冗余。為后期樓宇互聯網+應用奠定物理基礎。

樓宇智能化專網：為樓宇智能化系統提供信息交換基礎設備。根據實際需求，采用“核心-匯聚-接入”三層架構，考慮未來發展趨勢，采用萬兆主干，千兆到桌面。智能化專網涉及較多的智能樓宇系統，因此采用網絡管理平臺，提升智能樓宇系統使用階段的管理水平及效率。
